UneMachine à souder en ondes sans plombest une machine industrielle spécialisée utilisée dans la fabrication d'électronique pour souder des composants perforés sur des cartes de circuits imprimés (PCB) à l'aide d'alliages de soudage sans plomb.

C'est une évolution directe des machines traditionnelles de soudage à ondes, adaptées pour répondre aux réglementations environnementales (comme la directive RoHS de l'UE) qui restreignent l'utilisation de plomb dangereux dans l'électronique.

Spécifications techniques

Modèle	S1320M
Nombre de crêtes	2 crêtes
Largeur de la carte de PCB	Maximum de 200 mm
Capacité des fours à étain	135 kg
Longueur de préchauffage	400 mm
Hauteur du sommet	12 mm
Longueur du pied de planchecomposants	10 mm
Transports de cartes de PCBhauteur	750 ± 20 mm
Puissance totale	6 kW
Énergie électrique	380 V 50 Hz
Méthode de contrôle	Écran tactile
Taille du support	Pour les pièces détachées:
Les dimensions	210010501450 mm
Vitesse de transport des cartes PCB	0 à 1,2 m/min
Température de la zone de préchauffage	Température ambiante -180°C
Méthode de chauffage	Air chaud
Méthode de refroidissement	Refroidissement par ventilateur axial
Température du four en étain	Température ambiante 300°C
Direction du transport	gauche→droite
Méthode de régulation de la température	PID+SSR
Toute la machine.méthode de contrôle	Écran tactile Mitsubishi PKC+
Capacité de flux	Maximum de 5,2 L
Méthode de pulvérisation	Moteur pas à pas + ST-6
Énergie électrique	Système à trois phases et à cinq fils 380V50HZ (peut également être modifiée à 220V)
Source de gaz	4 à 7 kg/cm2 12,5 L/min
Le poids	400 kilos

Le processus de base:

Application du flux:Le fond du PCB est pulvérisé avec du flux pour nettoyer les oxydes et préparer les surfaces.
Préchauffage:La planche est graduellement chauffée pour éviter les chocs thermiques et activer le flux.
Loterie:Le conseil passe au-dessus duondes de soudure sans plomb fonduJe fais le contact.
Réfrigération:La planche se refroidit pour solidifier les joints.

Applications:

Pour les composants électroniques soudés sur le montage de cartes PCB.

Équipement de soudage de PCB petite soudure 200 Pcb automatique mini machine de soudage à ondes sélectives 1

Balises:

machine à souder sélective

machine à souder par débit

système de soudage par ondes

Détails Des Produits

Maison > Produits >

Machine à souder en ondes

Équipement de soudage de PCB petite soudure 200 Pcb automatique mini machine de soudage à ondes sélectives

Toutes Les Catégories

Machine de transfert

four de ré-écoulement

Machine de SMT AOI

Machine d'impression de pâte de soudure SMT

Machine de détection des éclaboussures

Ligne de machine de SMT

Machine d'insertion automatique

Machine à souder en ondes

Machine de déchargeur de chargeur de SMT

convoyeur de smt

Machine à distribuer de la colle

Machine de revêtement isogone

Machine de durcissement du four

Découpeuse de carte PCB

machines de production de l'électronique

machine à circuits imprimés

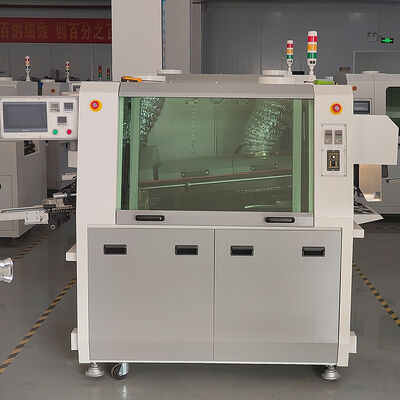

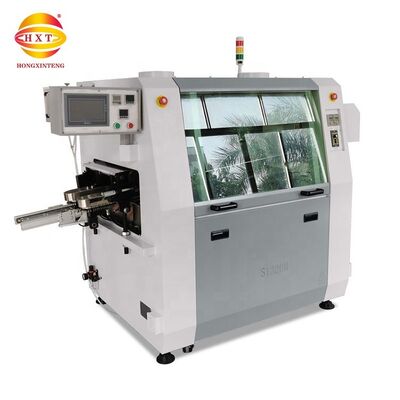

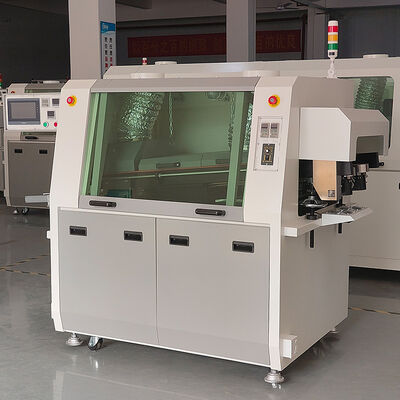

Équipement de soudage de PCB petite soudure 200 Pcb automatique mini machine de soudage à ondes sélectives

MOQ:	1
Prix:	$3,900

Les informations détaillées

Description de produit

Les informations détaillées

Nom du produit:

Soudure complètement automatique de la vague 200

Dimensions:

2100*1050*1450 mm

Type de machine:

Équipement de soudure de vague

Taper:

automatique

Fonction:

Composants à souder et PCB

Application du projet:

Chaîne de production d'Assemblée de carte PCB de SMT

Quantité de commande min:

Prix:

$3,900

Mettre en évidence:

Machine à souder en ondes de taille PCB de 200 mm

2 Crests machine à souder à ondes sélectives

Machine de soudure de PCB pour four à étain de 135 kg
