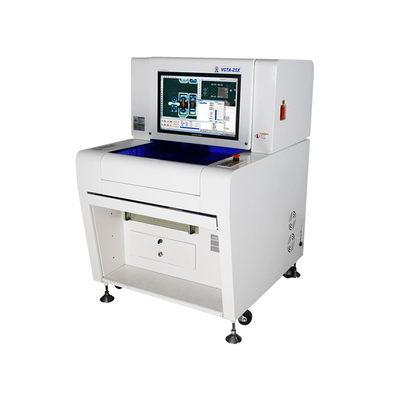

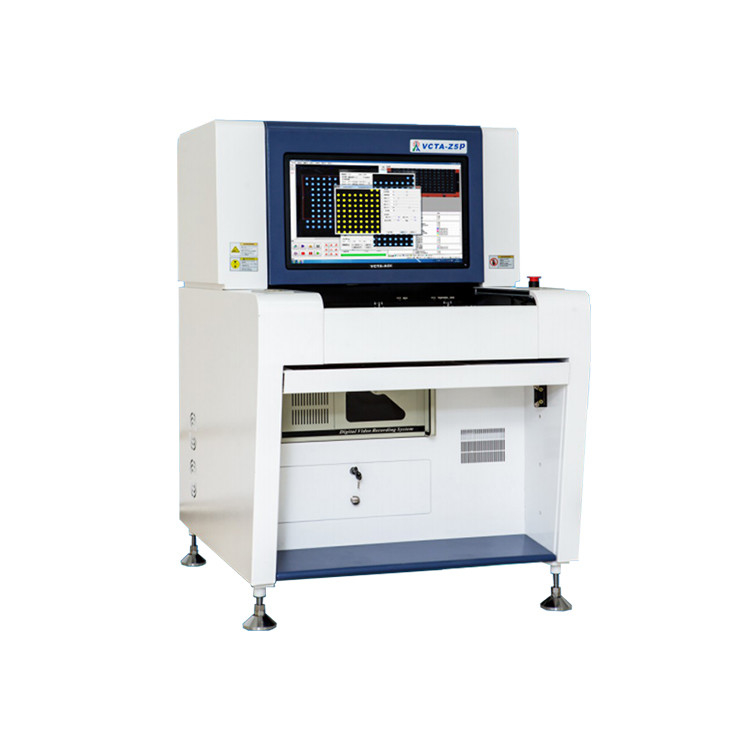

Machine d'inspection 2D AOI de composants électroniques VCTA -Z5P Équipement de test hors ligne

Nom De Marque:	VCTA
Numéro De Modèle:	Le nombre d'équipements utilisés
MOQ:	1
Prix:	11200
Détails De L'emballage:	Emballage sous vide et emballage en boîte en bois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

Name:

2D Offline AOl Machine

Supplier:

Product name:

Automated Optical Inspection equipment

Model number:

VCTA -Z5P

Maximum board size:

450 x 330mm

Usage:

SMD LED SMT

Core components:

PLC, Engine, Bearing, Gearbox, motor, Pressure vessel, Gear, Pump

Application:

SMT PCB Assembly Production Line

Warranty:

1 Year

Capacité d'approvisionnement:

La capacité de production est de 100 unités par mois

Mettre en évidence:

Multi-algorithmes Aoi machine pour le PCB

Équipement d'inspection multi-algorithmes Aoi

La machine Aoi intelligente pour le PCB

Description de produit

Machine d'inspection de PCB Machine d'essai LED VCTA -Z5P 2D semi-automatique SMT hors ligne machine d'inspection optique AOI pour les équipements de fabrication d'essais SMD

Caractéristiques du produit

● Des algorithmes et des techniques multiples

● L'inspection simultanée de plusieurs planches et le déplacement des deux côtés du planche (composants supérieur et inférieur) améliorent l'efficacité de l'inspection

● Les codes à barres de la caméra intelligente identifient le système.

● Système de surveillance multiple de la machine, peut connaître toutes les conditions de production

● La programmation et le débogage à distance rendent le logiciel plus facile et plus confortable

Spécification du produit

T E C H est N Je suis... C Une L P Une R Une M E T E R
Catégorie	Titre		Les spécifications
Reconnaissance Système	Inspection		Utilisation multiples algorithmes synthétique comme ça comme WIDM.Colour Image le contraste la technologie. Couleur vecteur L'analyse, la similitude, deux... valeur traitement Technologie, RDC Contours l'analyse L'autre partie une balle inspection et Une vague DIP l'analyse La technologie et Alors... sur
	La caméra		5 MP Couleur la caméra: 20 μm ((15 μm,10 μm pour option)
	Chambres à lampes		3 Les anneaux RGB LED lampadaire, avec spéciaux coaxiale Optique pour Une option.
	Vitesse de traitement des images	0201 La puce	≤ 1 0 - Je vous en prie s (Taille standard)
	le magicien Traitement Vitesse	Pour l'image Le temps	≤ 1 7 0 - Je vous en prie s ( Hauteur standard )
		Pâte - Je vous en prie. Les défauts	Mal attribué, débordement, insuffisance, collage Ouvert, tache
		Les composés Les défauts	Manquant, mal aligné, déformé, pierre tombale, panneau d'affichage, retour, inversé Polarité erronée, endommagée
	Inspection Les postes	L'autre partie Les défauts	Débordement, insuffisance, court soude, tache, faux soudage
		Une vague Loterie Inspection	Débordement, insuffisance, manque, excès Soldat, soldat! n'est pas valide
	Anti Statique Les mesures		Anti statique électrique Sortie, anti-statique couronne
Mécanisme Système	Les PCB Taille		25 x 25 mm ~ 480 x 330 mm, peut faire plus grand taille selon à Les demandes des clients
	Les PCB Épaisseur		0.5 mm à 5.0 mm
	Les PCB La distorsion. Les écorces		±2 mm ((La déformation est corrigée à l'aide d'un appareil de fixation)
	Composant Autorisation		Le montant de la garantie est calculé à partir de la valeur de la garantie.
	Le minimum L'espace Pièces		20um: 0201 puce,0.4 PitchlC; 15um: 01005Chip.03 Pitch est un jeu de cartes. C.I.
	X.YPlatforme	Le conducteur	AC Servo système
		Les orientations	< 10 μm
		On déménage Vitesse	700 mm/s
Aujourd'hui Système	Opération S	Ystem	Microsoft Les fenêtres 10
	Système de contrôle d'identification	Caractéristiques	Automatique Appelez le le programme & identifier Le haut ou le fond côté de Le Les PCB, le support Je ne veux pas Les PCB La programmation est intelligente. Communication, accrochage avec MES;Inintelligent données Alerte Fonction de support Le centrale centralisé base de données modèle
	Contrôle et reconnaissance	Opération	Graphique La programmation est facile. à fonctionner; plusieurs algorithmes peut être gratuitement Combinaison:Soutien hors ligne la programmation & Débogage:Automatiquement générer Résumé du RCP Les rapports
	Je vous en prie.	Je vous en prie. Les chiffres	3 marques peut être élu
		Reconnaître Vitesse	0.5s/pcs
Contrôleur	Ordinateur		Produits industriels Ordinateur 13 CPU, I3 CPU, mémoire 16G, dur Disque: 2T
	Affichage		22 pouces TFT
Autres	Machines et appareils Dimensions (LxW × H)		Pour les appareils à commande numérique
	Poids du produit		~ 310 kg
	Le pouvoir L'offre		AC220V ± 10%, simple phase 50/60 Hz, puissance consommation 600 W
	Travailler Environnement		Température 10 à 40°C,humidité 30 à 80% de RH

Applications:

Largement utilisé dans la fabrication d'électronique, électronique grand public, électronique automobile, équipement de communication, aérospatiale, équipement médical, lampes LED, ordinateurs et périphériques, maison intelligente,logistique intelligente, les appareils électroniques miniatures et à rapport de puissance élevé.

Machine d'inspection 2D AOI de composants électroniques VCTA -Z5P Équipement de test hors ligne 0
