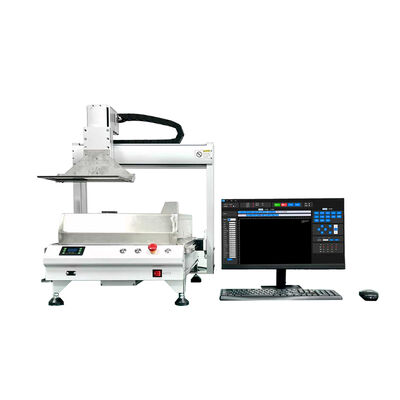

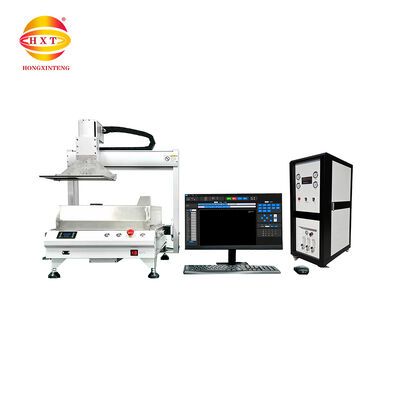

Machine à souder sélective automatique avec pulvérisation de flux et balayage par vision, machine à souder à la vague pour circuits imprimés

Nom De Marque:	HXT
MOQ:	1
Prix:	CN¥31,358.70

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Guangdong, Chine

Poids:

60 kg

Tension:

220 V, 110 V, 380 V, 240 V, 440 V

Dimensions de vue:

700*620*77,5 millimètres

Voyage de cadre:

400*400*100 millimètres

Dimensions de montage:

250 * 300 mm

Taille maximale de soudure:

260*190 millimètres

Capacité de pot de soudure:

5 kg

Dimensions du pot de soudure:

265*120*180 millimètres

Puissance de chauffage:

Unité d'alimentation

Puissance nominale:

500 W

Tension de fonctionnement:

220 V

Méthode de contrôle:

Système de contrôle de mouvement + programmation informatique

Méthode de programmation:

Numérisation et saisie de la vision, programmation informatique

Pulvérisation de flux:

Pulvérisation de précision avec valve de pulvérisation en ligne

Besoin d'azote:

99,999 %, 1 mètre cube par heure

Mettre en évidence:

Machine à souder sélective automatique

Machine à souder à la vague avec pulvérisation de flux

Machine de soudage par ondes de PCB

Description de produit

Machine à souder sélective automatique

Système avancé de pulvérisation de flux et de préchauffage pour les applications de brasage à la vague SMT/DIP/THT/PCB

Présentation du produit

Cette machine à souder sélective de qualité industrielle présente une conception complète à cinq composants comprenant un cadre, un four de soudage à la vague, un module de vanne de pulvérisation de flux, un module de numérisation de vision et un ordinateur industriel avec moniteur.

Avantages clés

Contrôle informatique industriel avec système de programmation auto-développé
Balayage de vision par caméra haute définition pour une importation rapide des données PCB
Programmation intuitive via des méthodes de saisie de points et de lignes
Vitesses de soudage plus rapides par rapport aux opérations manuelles
Joints de soudure uniformes et complets avec un résultat de qualité constante
Facile à apprendre et simple à utiliser

Spécifications techniques

Paramètre	Spécification
Numéro de modèle	PCH20
Dimensions du cadre (L x L x H)	700 * 620 * 77,5 mm
Voyage du cadre	400400100mm
Dimensions du luminaire universel	250*300mm
Taille maximale de soudure	260*190mm
Capacité du pot de soudure	5 kg
Dimensions du pot de soudure (avec buse)	265120180mm
Puissance de chauffage	1500 W
Puissance nominale	500 W
Tension de fonctionnement	220 V
Méthode de contrôle	Système de contrôle de mouvement + programmation informatique
Méthode de programmation	Numérisation et saisie de la vision, programmation informatique
Pulvérisation de flux	Pulvérisation de précision avec valve de pulvérisation en ligne
Besoin en azote	Teneur en azote 99,999 %, 1 mètre cube par heure
Poids	60 kg

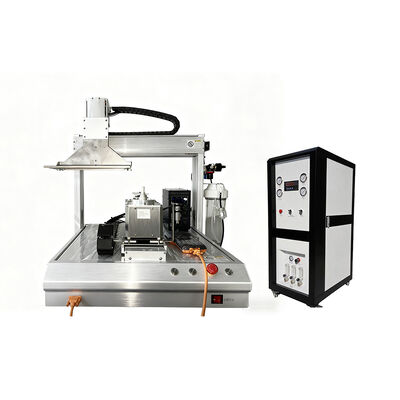

Détails de la machine

Générateur d'azote KRZH

Système de génération d'azote 1 pour 1 intégré offrant des performances stables, un fonctionnement intelligent, une efficacité énergétique et une assurance qualité.

Caractéristiques du générateur

Opération de démarrage à une touche avec une intelligence élevée
Manomètre d'huile en silicone pour un affichage précis du volume de gaz
Sortie d'azote équipée d'un filtre de précision
Réservoir intégré de grande capacité avec remplissage AB à double réservoir
Appareil de compression professionnel pour réduire la poussière
Améliore la qualité et l’esthétique du soudage

Spécifications du générateur d’azote

Paramètre	Spécification
Modèle	YS49-1
Alimentation	AC220V 50HZ
Pression d'entrée	0,6-0,8 MPa
Pouvoir	20W
Pression d'azote	0,1-0,65 MPa (réglable)
Capacité du gaz laser	1 soudeuse laser
Pression maximale	0,8 MPa
Température de l'azote	≤10-25°C
Pureté minimale	99,99%
Point de rosée de l'azote	≤-40°C
Pureté nominale	99,995%
Environnement opérationnel	-15°C-55°C
Pureté maximale	99,999%
Teneur en poussière	≤0,01 ppm
Teneur en huile d'azote	≤0,002 ppm
Différentielle de pression du système	≤0,15 MPa
Indicateur de pureté	Non inclus (standard) / en option
Dimensions	700450880mm
Production d'azote	1,2 Nm³/h
Poids	75 kg

Pureté vs capacité de sortie

Pureté à 99 % : 3 Nm³/h
Pureté 99,9 % : 2 Nm³/h
Pureté à 99,99 % : 1,2 Nm³/h
Pureté 99,999 % : 1 Nm³/h

Certifications de qualité

Exemples d'application

La valeur fondamentale du brasage sélectif à la vague réside dans sa précision et sa sélectivité. Cette technologie répond aux défis critiques du soudage, notamment les composants traversants complexes nécessitant une fiabilité élevée, l'assemblage de circuits imprimés à technologie mixte double face, l'atténuation de l'effet d'ombrage, les environnements de soudage protégés par l'azote et les applications à technologie mixte de haute fiabilité. Il offre des avantages inégalés en matière de contrôle qualité, de flexibilité opérationnelle et de gestion thermique, ce qui le rend essentiel pour la fabrication de produits électroniques haut de gamme avec des exigences de qualité strictes et une valeur de produit haut de gamme.

Applications supplémentaires

Foire aux questions

T1. C'est la première fois que j'utilise ce genre de machine, est-ce facile à utiliser ?

R : Manuel complet en anglais et vidéo d’instructions fournis. Nous offrons une assistance technique pour l’installation et la formation en usine. Assistance supplémentaire disponible par e-mail, Skype, téléphone ou service en ligne.

Q2 : Offrez-vous une garantie pour les produits ?

R : Oui, nous offrons une garantie d'un an avec un service après-vente à vie.

Q3. Si la machine rencontre un problème après l'avoir reçue, comment puis-je faire ?

R : Pièces de rechange gratuites pendant la période de garantie. Frais d'expédition pris en charge par nos soins pour les pièces inférieures à 0,5 kg ; client responsable des frais d'expédition supérieurs à 0,5 kg.

Q4. Comment passer une commande de machine SMT Loader ?

A : Processus de commande : 1) Spécifiez les exigences ou l'application, 2) Recevez un devis, 3) Confirmez les détails et effectuez le dépôt, 4) Arrangement de production.

Q5. QUANTITÉ MINIMALE DE COMMANDE ?

R : La quantité minimum de commande est de 1 ensemble. Commandes mixtes acceptées.

Q6. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver ?

R : Expédition par transport maritime, conditions CIF ou DDP. Délai de livraison : 25-35 jours.

Q7. Qu'en est-il du délai de livraison ?

R : Disponibilité des stocks : 3 à 7 jours. Production de masse : 15-25 jours ouvrables.

Q8. Quel est votre mode de paiement ?

R : Paiement TT anticipé de 30 %, paiement TT de 70 % lorsque les marchandises sont prêtes à être expédiées.
