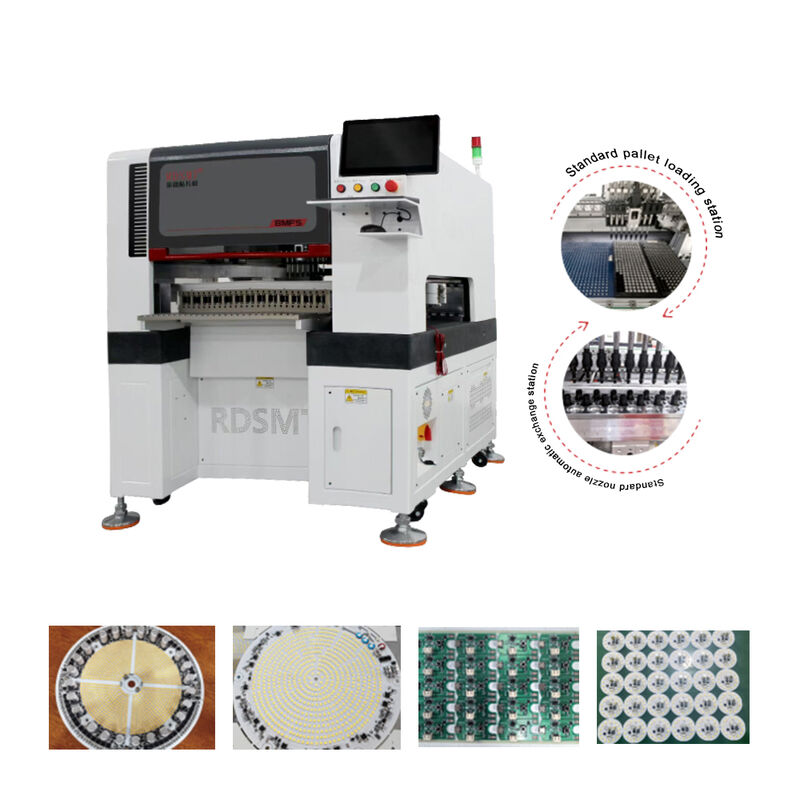

Équipement de placement de composants de haute performance destiné à l'éclairage DOB à LED, aux petits appareils ménagers, aux panneaux de commande, aux sources lumineuses ponctuelles,et autres applications de fabrication électronique.

Principales caractéristiques

Équipé d'une station d'échange de buses d'aspiration permettant l'installation simultanée de machines individuelles de même taille et de même matériau.et le matériau du plateau tissé peut être installé simultanémentChaque groupe de têtes de montage contrôle indépendamment l'angle de rotation, ce qui entraîne une efficacité de montage plus élevée.Convient pour: source lumineuse DOB, petits appareils ménagers, panneau de commande, source lumineuse ponctuelle, etc. Équipée d'une station d'échange d'entrepôt à buse d'aspiration,les matériaux grands et petits peuvent être installés sur une seule machine; la station de matériau de plateau standard est équipée, et le matériau tressé peut être collé en même temps; 9 ensembles d'interface réseau gigabit individuelle système de correction de photo d'erreur de vol industriel.

Spécifications techniques

Numéro de modèle	RD-8MF	RD-12MF	RD-8MFL	RD-12MFL
Nombre de têtes de montage	8 têtes	12 têtes	8 têtes	12 têtes
Station d'alimentation	26 stations	35 stations	26 stations	35 stations
Vitesse de placement optimale	35000 copeaux par heure	55000 copeaux par heure	35000 copeaux par heure	55000 copeaux par heure
Taille maximale de la plaque de montage	800 mm × 500 mm (patch segmenté, chaque segment peut être collé avec 400 mm)		1200 mm × 500 mm (patch segmenté, chaque segment peut être collé avec 600 mm)
Poids de la machine	Environ 1350 kg		Environ 1600 kg
Dimensions extérieures	longueur × largeur × hauteur		1800 mm de long × 1500 mm de large × 1500 mm de haut
Hauteur des composants attachables	> 22 mm
Matériau de palettes	1 ¢ 3 palettes standard
Bibliothèque des buses d'aspiration	Bibliothèque de buses d'échange automatique 24 stations (les modèles RD-12MF/RD-12MFL ont 36 stations)
Méthode de transfert du substrat	Transmission automatique à trois voies
Système de la machine	Système d'exploitation développé indépendamment
Méthode de positionnement	Points de marquage automatiques visuels
Correction de l'erreur d'aspiration par le jet volant	Chaque buse correspond indépendamment à une caméra volante de 1 mégapixel pour la correction visuelle
Méthode de programmation	Programmer le positionnement visuel de la caméra/importer des coordonnées du fichier au format Excel
Puissance d'entrée/tension	AC220V/50HZ (puissance de fonctionnement d'environ 2 kW/h)
Composants montants	Au-dessus de 0402, les perles de lampes, résistances, condensateurs, circuits intégrés, bornes, électrolyseurs, inducteurs, diodes, QFP, etc.

Système de vision avancé

Chaque tête de placement est équipée d'un moteur de caméra indépendant avec des composants d'objectif/zoom dédiés pour le traitement de la vision d'alignement à la volée.

Traitement de la vision parallèle

Les 12 têtes de placement capturent simultanément des images et effectuent des calculs de reconnaissance en mouvement, éliminant les temps d'attente et les files d'attente.

Un véritable alignement à la volée

La reconnaissance des composants est synchronisée à 100% avec le mouvement de la tête de placement.et calculs d'angle, ce qui permet d'atteindre un temps d'attente visuel nul.

Changement automatique de la buse

Technologie de base permettant une plus grande efficacité, intelligence et flexibilité dans les lignes de production SMT.

Avantages pour l'efficacité de la production

Changement rapide de la buse en quelques secondes sans intervention manuelle
Production continue à l'appui d'un changement rapide de produit
Cycles de placement optimisés avec correspondance automatique des buses

Configuration de la tête de placement

8 Tête de placement: angle de rotation contrôlé indépendamment, 50 000 copeaux/heure

10 Tête de placement: angle de rotation contrôlé indépendamment, 60 000 copeaux/heure

Portée de l'application

Idéal pour les grands PCB épais avec une densité de composants élevée, y compris les condensateurs, résistances, inducteurs, fusibles, blocs terminaux et grands connecteurs.et la production de cartes de contrôle industrielles.
