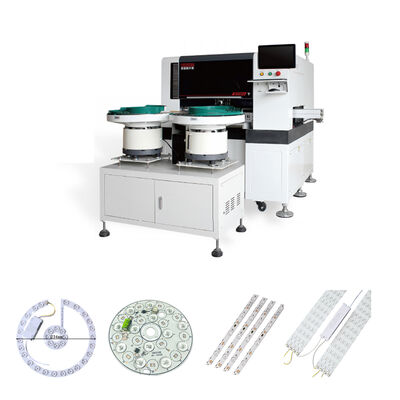

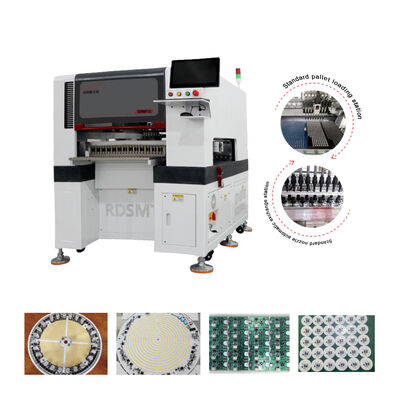

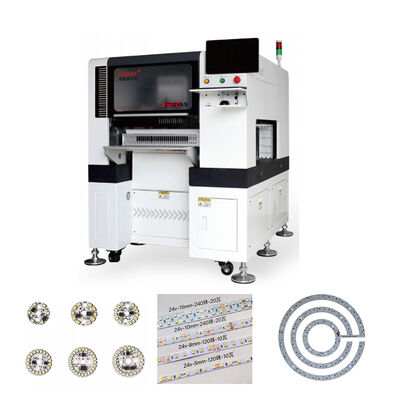

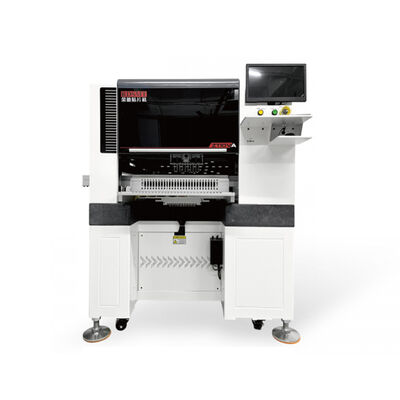

Machine de placement à grande vitesse, chaîne de production de LED SMD entièrement automatique pour la fabrication de PCB

Nom De Marque:	RD
MOQ:	1
Prix:	$22,000

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Type de machine:

machine de sélection et de placement

Nom du produit:

prix de la machine de sélection et de placement à LED

Nom:

Machine de sélection et de placement SMD

Fonction:

équipement de montage en surface

Usage:

Chaîne de montage de production de SMT

Type de commercialisation:

ligne de fabrication de PCB

Application:

Chaîne d'assemblage de LED CMS

Mettre en évidence:

Machine de transfert à grande vitesse

Chaîne de production de LED SMD entièrement automatique

Chaîne de production de LED pour la fabrication de PCB

Description de produit

Machine de placement SMT de haute précision pour les applications LED

Ligne de production SMD LED entièrement automatique à grande vitesse, équipement de fabrication de PCB conçu pour un placement efficace des composants électroniques.

Aperçu du produit

Équipement de placement de composants à montage en surface haute performance conçu pour l'éclairage LED DOB, les petits appareils ménagers, les panneaux de contrôle, les sources de lumière ponctuelles et autres applications de fabrication électronique.

Principales caractéristiques

Chaque groupe de têtes de montage contrôle indépendamment l'angle de rotation, ce qui se traduit par une plus grande eﬃcacité de montage. Chaque buse correspond indépendamment à une caméra volante d'1 mégapixel pour la correction visuelle. Transmission sur rail fixe en trois sections, eﬃcacité accrue pour le montage de cartes PCB de petite taille et moins nombreuses. Convient pour : ampoule, projecteur, alimentation, plafonnier, rétroéclairage, etc.

Spécifications techniques

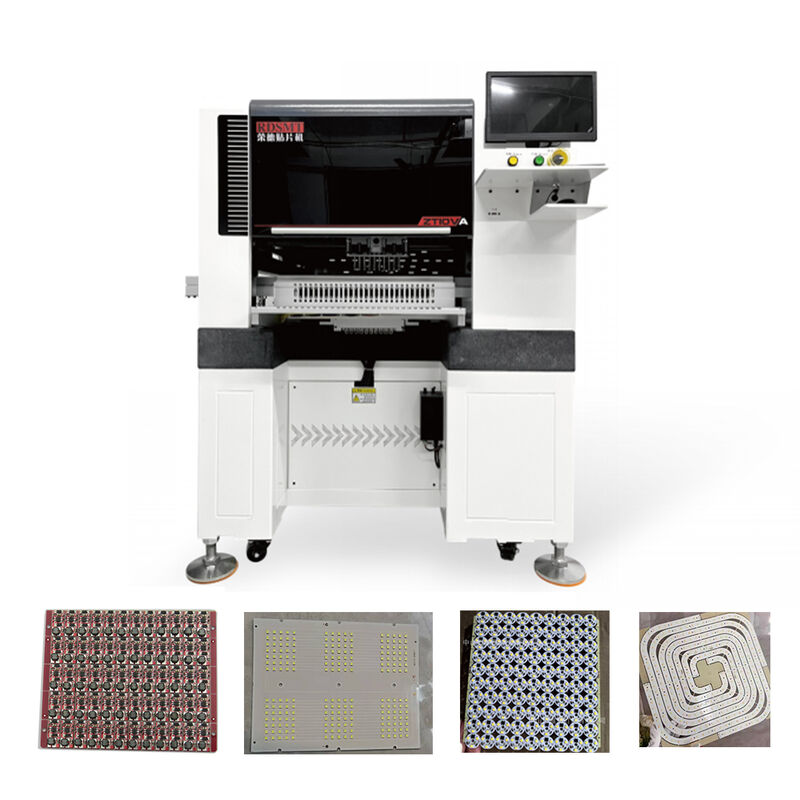

Numéro de modèle	RD-ZT8VA	RD-ZT10VA
Nombre de têtes de montage	8 têtes	10 têtes
Station d'alimentation	26 stations	26 stations
Vitesse de placement optionnelle	50000 puces/h	60000 puces/h
Poids de la machine	Environ 1350KG	Environ 1600KG
Hauteur de fixation Composants	<8mm
Taille maximale de la plaque de montage	800mm x 500mm (patch segmenté, chaque segment peut être collé avec 400mm) 1200mm × 500mm (patch segmenté, chaque segment peut être collé avec 600mm)
Dimensions extérieures	1350mm de long x 1350mm de large×15D0mm de haut (Appliquer le modèle 800mm×500mm) 1200mm de long*1500mm de large×15D0mm de haut (Appliquer le modèle 1200mm×500mm)
Méthode de transfert du substrat	Transmission automatique sur rail en trois sections
Système de la machine	Système d'exploitation développé indépendamment
Méthode de positionnement	Points MARK automatiques visuels
Correction de l'erreur d'aspiration par balayage volant	Chaque buse correspond indépendamment à une caméra volante d'1 mégapixel pour la correction visuelle
Méthode de programmation	Programmation de positionnement par caméra visuelle / Importation de coordonnées de fichier au format Excel
Puissance d'entrée / tension	AC220V /50HZ (puissance de fonctionnement d'environ 2KW/H)
Composants montables	Perles, résistances, condensateurs, circuits intégrés, bornes, diodes, etc. au-dessus de 0603

Système de vision avancé

Chaque tête de placement est équipée d'un moteur de caméra indépendant avec des composants d'objectif/zoom dédiés pour le traitement de la vision d'alignement à la volée.

Traitement de la vision parallèle

Les 12 têtes de placement capturent simultanément des images et effectuent des calculs de reconnaissance en mouvement, éliminant les temps d'attente et de mise en file d'attente.

Véritable alignement à la volée

La reconnaissance des composants est synchronisée à 100 % avec le mouvement de la tête de placement. Lorsque les têtes se déplacent des positions de prise en charge aux positions de placement, les caméras intégrées effectuent la reconnaissance des composants, le positionnement et les calculs d'angle, ce qui permet d'obtenir un temps d'attente visuel nul.

Changement automatique de buse

Technologie de base permettant une plus grande efficacité, intelligence et flexibilité dans les lignes de production SMT.

Avantages en termes d'efficacité de la production

Changement rapide des buses en quelques secondes sans intervention manuelle
Production continue prenant en charge le changement rapide de produits
Cycles de placement optimisés avec correspondance automatique des buses

Configurations des têtes de placement

8 têtes de placement : Angle de rotation contrôlé indépendamment, 50 000 puces/heure

10 têtes de placement : Angle de rotation contrôlé indépendamment, 60 000 puces/heure

Champ d'application

Idéal pour les PCB grands et épais avec une forte densité de composants, y compris les condensateurs, les résistances, les inductances, les fusibles, les blocs de jonction et les grands connecteurs. Principalement utilisé dans l'éclairage LED DOB, les pilotes de LED et la production de cartes de contrôle industrielles.
