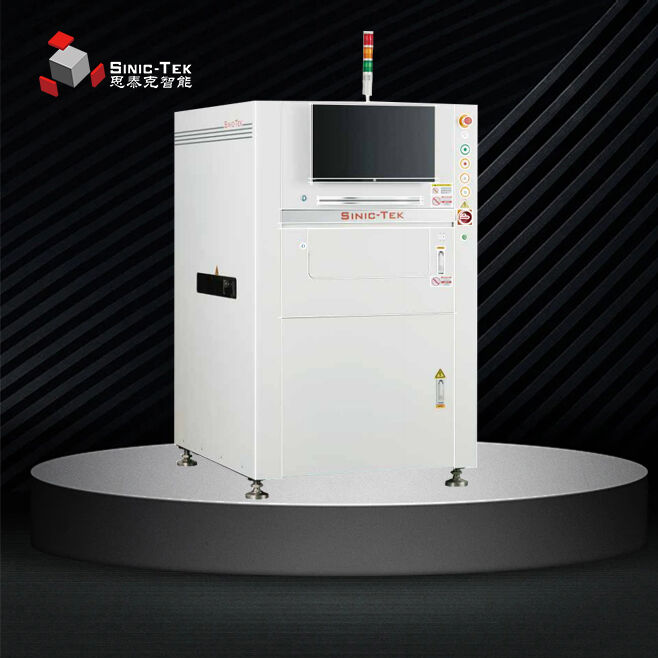

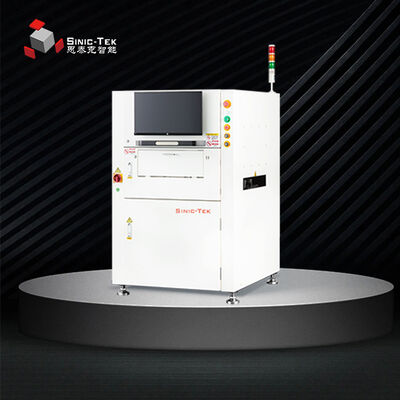

| Nom De Marque: | Snicktek |
| MOQ: | 1 |
| Prix: | $28,400 |
Utilise une numérisation rapide par moiré, décalage de phase ou laser pour capturer des millions de points de données en quelques secondes, permettant une résolution de hauteur submicronique et une grande répétabilité.Mesure volumétrique réelle :
Calcule levolumeprécis de chaque dépôt de pâte à souder, ce qui est le paramètre le plus critique pour garantir un joint de soudure fiable après le refusion.Débit ultra-rapide :
Les caméras à grande vitesse, le contrôle de mouvement optimisé et les algorithmes efficaces permettent des temps de cycle souvent inférieurs à 5 à 10 secondes par carte, correspondant aux besoins de production à mélange élevé ou à volume élevé.Programmation et alignement automatiques :
Des fonctionnalités telles que l'importation CAO, le marquage automatique des repères et la génération de bibliothèques de composants réduisent considérablement le temps de configuration pour les nouveaux produits.Intégration du contrôle en boucle fermée :
Peut communiquer directement avec les imprimantes de pâte à souder (comme DEK, Ekra, MPM) pour ajuster automatiquement l'alignement du pochoir, la pression ou la vitesse de la raclette afin de corriger les processus de dérive en temps réel.Détection complète des défauts :
Identifie et classe un large éventail de défauts d'impression de pâte, notamment :Pâte insuffisante/excessive :
Faible volume/volume élevé.Variations de hauteur :
Ponts, hauteur insuffisante.Défauts de forme :
Biais, bavures, oreilles de chien, évidement.Présence/Absence :
Dépôts manquants ou mauvais alignement grossier.Logiciel convivial :
Interface graphique intuitive avec rapports SPC (Statistical Process Control), tableaux de bord en temps réel, graphiques de tendance (Cp/Cpk) et visualisation détaillée des défauts pour l'analyse des causes profondes.Construction robuste :
Conçu pour un fonctionnement en usine 24h/24 et 7j/7 avec des bases en granit stables, des guides linéaires de précision et des conceptions faciles à entretenir.

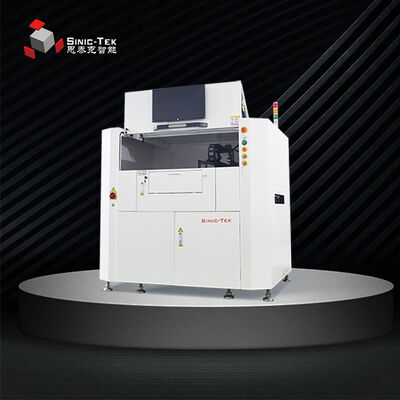

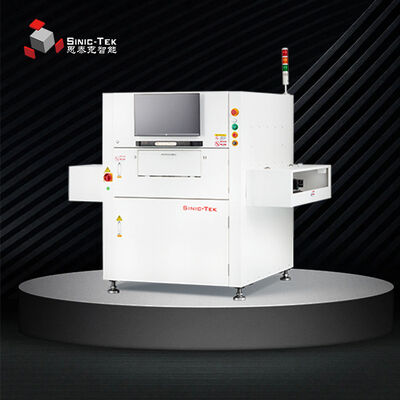

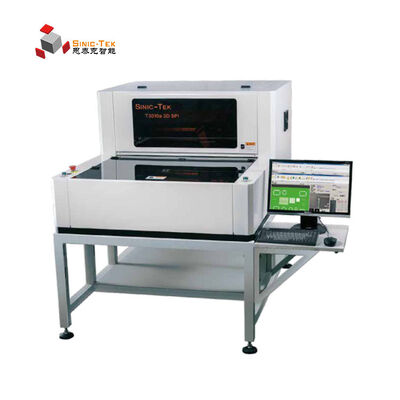

| Type-B/C | Plateforme super large | Plateforme super large | Série |
| Hero/Ultra | Série 1,2 m/1,5 m | Série 1,2 m/1,5 m | Modèle |
| S8080/S2020/Hero/Ultra | S8080D/S2020D/HeroD/UltraD | L1200/DL1200/DL1500 | Principe de mesure |
| PSLM PMP 3D à lumière blanche (modulation spatiale de la lumière programmable, profilométrie par mesure de phase) | Mesures | ||
| Volume, surface, hauteur, décalage XY, forme | Détection des types non performants | ||
| Impression manquante, étain insuffisant, étain excessif, pontage de l'étain, décalage, mauvaise forme, pollution de la surface de la carte | Résolution de l'objectif | ||
| 4,5 um/5 um/6 um/8 um/10 um/12 um/15 um/16 um/18 um/20 um (en option pour différents modèles de caméra) | Précision | ||
| XY (Résolution) : 10 um | Répétabilité | ||
| hauteur : ≤ 1 um (4 Sigma) ; volume/superficie : | <1 % (4 Sigma) ;R&R de jauge | ||
| <<10 % | Vitesse d'inspection | ||
| 0,35 s/FOV-0,5 s/FOV (déterminé en fonction de la configuration réelle) | Quantité de tête d'inspection | ||
| Standard 1, en option 2, 3 | Temps de détection du point de repère | ||
| 0,3 s/pièce | Tête de mesure maximale | ||
| ± 550 um (± 1200 um en option) | Hauteur de mesure maximale de la déformation du PCB | ||
| ± 5 mm | Espacement minimal des coussinets | ||
| 100 um (la hauteur du coussinet est de 150 um comme référence) 80 um/100 um/150 um/200 um (déterminé en fonction de la configuration réelle) | Élément minimum | ||
| 01005/03015/008004 (en option) | 201 | 201 | Taille maximale du PCB de chargement (X*Y) |
| 450x500 mm (B) | 470x500 mm (C)
(Plage mesurable 630x550 mm Grande plateforme) 450x310+450x310 (B) 470x310+470x310 (C) |
630x310+630x310 (Grande plateforme) 1200x650 mm (plage mesurable 1200x650 mm en une étape) |
600x2x650 mm (Plage mesurable 1200x550 mm en deux étapes) Configuration du convoyeur |
| orbite avant (orbite arrière en option) | Direction de transfert du PCB | orbite avant (orbite arrière en option) | Direction de transfert du PCB |
| De gauche à droite ou de droite à gauche | Réglage de la largeur du convoyeur | ||
| manuel et automatique | Statistiques SPC/Ingénierie | ||
| Histogramme ; Graphique Xbar-R ; Graphique Xbar-S ; CP&CPK ; Données de reproductibilité de jauge ; Rapports quotidiens/hebdomadaires/mensuels SPI | Importation de données Gerber et CAO | ||
| Prise en charge du format Gerber (274x, 274d), mode d'apprentissage manuel, importation CAO X/Y, n° de pièce, type de package, etc. | Prise en charge du système d'exploitation | ||
| Windows 10 Professionnel | (64 bits) Dimension et poids de l'équipement | ||
| L1000xP1150xH1530 (B), 965 kg |
L1000xP1174xH1550 (C), 985 kg L1000xP1350xH1530 (B), 1200 kg |
L1000xP1350xH1550 (C), 1220 kg L1730xP1420xH1530 mm |
(en une étape), 1630 kg L1900xP1320xH1480 mm (en deux étapes), 1250 kg L2030xP1320xH1480 (1500), 1450 kg Optionnel |
| 1 avec plusieurs logiciels de contrôle centralisé, logiciel SPC réseau, scanner de codes-barres 1D/2D, logiciel de programmation hors ligne, alimentation sans interruption UPS | Application | ||
Industries à haute fiabilité :
Électronique automobile, aérospatiale, dispositifs médicaux et matériel militaire où l'absence de défauts est primordiale.Conditionnement avancé :
Pour les processus tels que System-in-Package (SiP) et flip-chip où le contrôle du volume de pâte est extrêmement sensible.Composants miniaturisés :
Essentiel pour l'inspection des composants à pas ultra-fin tels que les puces 01005, les micro-BGA et les QFN où les défauts d'impression sont courants et difficiles à voir.Pâtes sans plomb et difficiles :
Inspection du comportement des pâtes à souder sans nettoyage, sans plomb ou à haute viscosité, qui peuvent être plus difficiles à imprimer de manière cohérente.Surveillance et optimisation des processus :
Utilisé comme un outil de base pour le SPC, fournissant des données pour optimiser la conception des pochoirs, les paramètres de l'imprimante et les formulations de pâte, réduisant les coûts de reprise et améliorant l'efficacité globale de la chaîne.Toute chaîne CMS visant une fabrication « zéro défaut » :
La mise en œuvre de SPI est une étape fondamentale vers une usine intelligente entièrement automatisée et axée sur les données (Industrie 4.0) en fournissant la boucle de rétroaction du processus critique à la toute première étape du processus CMS.
|
