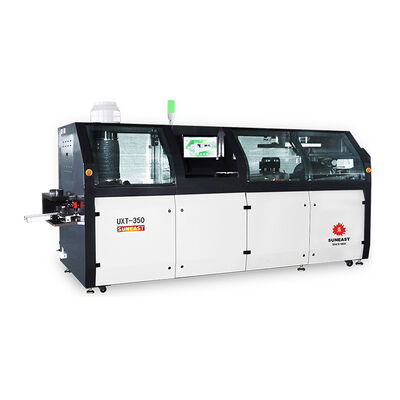

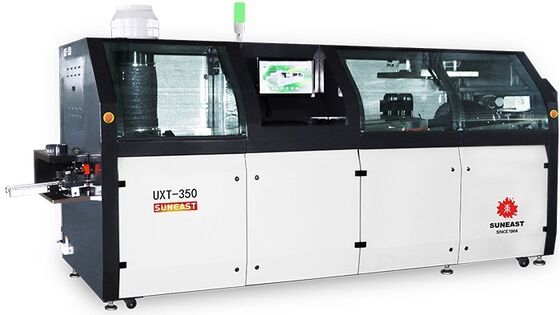

Équipement de soudage de PCB DIP UXT-350 SMT E-FLOW SUNEAST pour ligne d'assemblage de cartes PCB SMT

Nom De Marque:	SUNEAST
Numéro De Modèle:	E-FLOW-Z
MOQ:	1
Prix:	2500 USD
Détails De L'emballage:	Emballage sous vide et emballage en boîte en bois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

poids:

1850kg

Alimentation:

Triphasé 5 fils 380V50HZ

Dimensions:

Pour les pièces détachées

Largeur de la carte PCB:

50-350mm

Durée de préchauffage:

1800mm

Vitesse du convoyeur:

500-1800 mm/min

Capacité d'approvisionnement:

La capacité de production est de 500 unités par mois

Mettre en évidence:

Équipement de soudage de PCB DIP

Équipement de soudage de PCB pour SMT

Description de produit

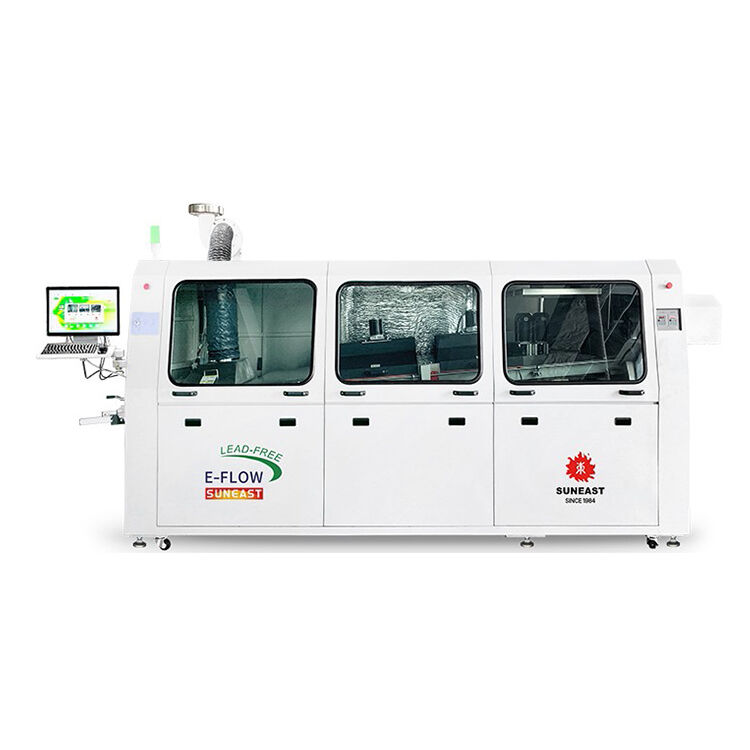

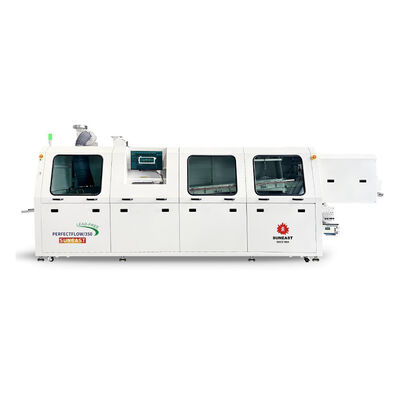

Machine de soudage à vague à étain sans plomb DIP - Série E-FLOW-Z

Équipement professionnel d'assemblage de composants électroniques PCB

Caractéristiques principales

E-flow (de gauche à droite) 3 souffleries chaudes; transmission robuste à double crochet et griffe; hotte d'extraction du four à étain; largeur de la plaque transversale : 50mm-350mm

Connexion :
Type de liaison pour la connexion de la plaque, guide en aluminium, entraînement par chaîne en acier inoxydable.
Système de transmission :
Équipé d'une griffe à double crochet robuste, conception de structure anti-déformation du rail de guidage en alliage d'aluminium; réglage manuel de la largeur du substrat; l'angle de transmission peut être ajusté, configuration, affichage numérique de l'angle; la vitesse de transport est contrôlée par un convertisseur de fréquence, vitesse progressive.
Système de four à étain :
Le réservoir est en fonte spéciale avec traitement anticorrosion, crête d'onde entraînée par moteur à connexion directe, régulation de vitesse à fréquence variable, dérivation des scories d'étain et dispositif de réduction d'oxydation, et contrôle manuel du mouvement du four à étain en entrée/sortie et en haut/bas; dispositif de chauffage externe, mode de contrôle de température PID et alarme de niveau bas.
Systèmes de pulvérisation :
La longueur de pulvérisation peut être ajustée automatiquement, la largeur et la vitesse de pulvérisation peuvent être réglées numériquement, et le débit de pulvérisation et la taille des particules de pulvérisation peuvent être ajustés par un trimmer de manomètre. Dispositif à pression constante pour l'alimentation en flux, liquide de flux, alarme de position et ajout automatique de flux; ventilation puissante, système de filtration.
Système de préchauffage : Nouvelle conception modulaire à tiroirs et économe en énergie, chauffage à cycle à micro-air chaud à trois étages, efficacité thermique plus élevée, température plus uniforme. Trois zones de température, longueur de la zone de préchauffage de 1,8 mètre, mode de contrôle de température PID.
Système de refroidissement : refroidissement naturel par vent forcé haut et bas.
Dispositif de lavage des griffes : nettoyage par brosse spéciale.
Système de contrôle : système de contrôle électrique PC + PLC, interface d'exploitation Windows en chinois et anglais, stockage de données et autres fonctions.

Spécifications techniques

Modèle	E-FLOW-Z350	E-FLOW-Z450	E-FLOW-Z610
Dimensions (LxlxH mm)	5050x1420x1750	5050x1520x1750	5050x1690x1750
Poids	≈1850kg	≈2050kg	≈2300kg
Alimentation	3PH 380V 50HZ
Largeur PCB (mm)	50-350	50-450	50-610
Longueur de préchauffage (mm)	1800 (personnalisable à 2300mm)
Vitesse du convoyeur (mm/min)	500-1800
Capacité du pot à étain	≈480kg	≈550kg	≈640kg

Applications

Électronique automobile : contrôleur ECU, capteurs et autres soudures à haute température nécessitant une fiabilité élevée.
Éclairage LED : substrat en aluminium, soudure traversante de modules LED haute puissance.
Carte de contrôle d'appareils électroménagers : module d'alimentation, connecteur et autres assemblages de PCB haute densité.
